环氧型双组分路面标线涂料的配方体系经过精心设计，通过A、B两组分的精确配合实现优异的路面性能。在2:1混合比例下，A组分（环氧树脂基体）与B组分（固化体系）的组合能够充分发挥化学交联反应的效率，同时在40-60℃加热施工温度下实现快速固化。
A组分（环氧树脂基体）：
树脂体系：采用改性环氧树脂（30-50份）作为核心成膜物质，其分子量分布均匀，有利于形成致密的交联网络。在特殊应用场景下，该树脂在预热至50℃时具有理想的流动性，便于施工成型。
填料系统：包含钛白粉（20-30份）提供遮盖力和白度，玻璃微珠（18-25份）赋予即时反光性能，石英砂/硅微粉（20-40份）增强耐磨性和抗滑性。其中硅微粉需预热至80-110℃以优化分散性。
助剂体系：包含增塑剂（邻苯二甲酸二辛酯/二丁酯，1-5份）改善低温韧性，紫外线吸收剂（VU系列，0.1-0.3份）防止黄变，防沉剂（钠基膨润土/硅酸铝镁，1-3份）保持储存稳定性。分散剂（1.0-2.5份）确保颜料均匀分布，防止结块。
B组分（固化体系）：
固化剂：采用改性脂肪胺（35-45份）作为主固化剂，通过与环氧基开环反应形成三维网络结构。其中乙二胺/二乙烯三胺改性产物具有适宜的反应活性，配合DMP-30促进剂（1-3份）可在40-60℃下实现快速固化。新型配方采用复合固化体系（过氧化二苯甲酰+特种胺类，8-16份），进一步缩短表干时间。
功能助剂：添加防冻剂（丙二醇/乙二醇，2-5份）保证低温储存稳定性，增韧剂（液体丁腈橡胶/聚乙烯醇缩丁醛，2-5份）提高涂层抗冲击性，催干剂（T-12/环烷酸锆，1-3份）调节固化速率。成膜助剂（丙二醇丁醚系列，1-3份）优化树脂与固化剂的相容性。
表：环氧型双组分标线涂料典型配方组成
| 组别 | 成分类别 | 具体材料 | 用量(份) | 功能作用 |
|---|---|---|---|---|
| A组分 | 环氧树脂 | 改性环氧树脂 | 30-90 | 成膜基体，提供附着力 |
| 填料 | 钛白粉/玻璃微珠/石英砂 | 20-40 | 遮盖、反光、耐磨 | |
| 溶剂 | 活性稀释剂 | 10-20 | 调节粘度，增强渗透 | |
| 功能助剂 | UV吸收剂/防沉剂 | 0.1-3 | 抗老化，防沉淀 | |
| B组分 | 固化剂 | 改性脂肪胺/复合固化剂 | 8-45 | 引发交联反应 |
| 反应调节剂 | DMP-30/催干剂 | 1-3 | 加速固化过程 | |
| 增韧剂 | 液体丁腈橡胶/聚乙烯醇缩丁醛 | 2-5 | 改善柔韧性 |
环氧型双组分标线涂料的性能核心在于其独特的固化体系和精确的配比设计，其中2:1的混合比例和40-60℃的施工温度是实现最佳性能的关键参数。
化学计量平衡：在环氧树脂-胺类固化体系中，2:1的质量比对应着环氧基与活性氢的摩尔当量比接近1:1的理想状态。这种配比确保了环氧树脂分子链上的每个环氧基都能与固化剂分子中的活性氢（-NH-，-NH₂）充分反应，形成致密的三维交联网络。
施工便利性：2:1的配比大幅简化了施工过程中的计量操作，降低了因配比误差导致的固化不良风险。相比早期环氧涂料中悬殊的配比（如5:1），该比例使A、B组分在混合设备中更容易实现体积均衡输送，尤其适合双组份无气喷涂设备的外混式施工。在实际操作中，通过双组份喷涂设备的内混或外混系统，可精确控制两组分以2:1体积比同步输出，确保混合均匀性。
反应动力学调控：在40-60℃的施工温度下，环氧基与胺类的反应速率常数显著提升，相比常温固化可缩短50%以上的凝胶时间。当体系温度达到50℃时，环氧树脂粘度降至2000-5000cP，而固化剂粘度降至8000-14000cP，两者粘度接近，有利于实现分子层面的均匀混合。这种粘度匹配对保证涂膜均一性至关重要，可避免因流平性差异导致的表面缺陷。
分阶段温度控制：专业施工采用梯度升温工艺：
预热阶段：将A组分环氧树脂预热至50±5℃（6-12小时），降低粘度并消除结晶；填料（如硅微粉）需加热至80-110℃以去除水分并提高分散性。
混合阶段：在50-60℃的真空条件下进行混料，维持0.5-3小时使各组份充分浸润。此阶段需精确控制放热峰值，防止提前凝胶化。
固化阶段：喷涂后采用热风循环分段固化，先在120℃促使胶凝网络形成，再升至130℃维持12小时以上实现深度交联。最后缓冷至60℃以下出炉，避免因骤冷产生内应力。
环氧型双组分路面标线涂料凭借其独特的化学结构和固化机制，展现出显著优于传统标线涂料的技术特性，尤其在水泥路面应用场景中表现突出。
水泥路面附着力：环氧树脂中的环氧基和羟基与水泥基材中的硅酸盐形成化学键合，结合改性脂肪胺固化剂带来的渗透增强效应，使涂层与水泥路面的粘结强度高达0.9-1.06MPa。电镜观察显示，环氧涂料能深度渗入水泥微孔（深度达50-100μm），形成机械互锁结构。
耐磨耗性能：在Taber磨耗测试中（200转/1000g载荷），环氧标线涂料的磨耗量仅为21-26mg。这得益于：
高交联密度：环氧-胺体系形成的致密网络有效分散应力；
硬质填料：石英砂（莫氏硬度7）和硅微粉提供抗磨骨架；
增韧组分：液体橡胶等吸收冲击能量。
耐候耐化性：氟硅改性环氧树脂引入的C-F键（键能485kJ/mol）大幅提升抗紫外线能力，配合紫外线吸收剂（VU-235/236/237）使涂层在QUV加速老化试验中保光率达80%以上（2000小时）。在化学腐蚀方面，环氧交联网络的惰性特征赋予涂层优异的耐酸碱性（耐10%H₂SO₄/NaOH溶液30天无起泡）。
功能扩展性：通过添加特殊组分实现多功能集成：
自发光特性：添加铝酸锶基蓄能发光材料（2-25份），白天吸收可见光储能，夜间释放长达8小时的黄绿色荧光，提升低照度条件下的可视性。
阻燃导静电：部分配方引入磷酸酯盐（5-8份）和导电云母粉，同时满足阻燃（UL94 V-0级）和表面电阻＜10⁹Ω的要求，适用于隧道、油库等特殊区域。
快固低污：采用DMP-30促进剂的体系可在25℃下表干时间缩短至8小时，且VOC含量＜100g/L，符合环境友好型涂料标准。
环氧型双组分标线涂料在实际施工中需严格执行温度与配比控制规范，以确保最终涂膜性能满足道路标线的长期使用要求。
温度精准控制：施工全程实施温度监控体系：
材料预热：A组分环氧树脂预热至50±2℃（避免超过60℃以防预聚），B组分固化剂保持室温（23±2℃）。
混合保温：在真空混料设备中维持50-60℃，搅拌时间不低于30分钟。混合料粘度控制在3000-6000cP（通过Brookfield粘度计测定），此时流平性最佳。
喷涂温度：采用双组份喷涂设备（如Graco E-XP2）时，料温需稳定在40-45℃，喷枪压力设定15-20MPa，确保雾化均匀。
基面处理规范：
清洁要求：路面必须无油污（通过达因笔测试，表面张力＞50mN/m）、无灰尘（洁净白布擦拭无可见残留）、含水率＜8%（混凝土含水率仪检测）。
界面增强：水泥路面及旧沥青路面需先喷涂环氧封闭底漆（如JDM-8102型），该底漆按2:1配比配制，涂布量0.15-0.25kg/m²，渗透深度应达0.5mm以上。
环境控制：施工时环境湿度≤80%（理想范围40-60%），基面温度高于露点3℃以上。阴雨天或大气湿度＞85%时应中止作业。
混合均匀性验证：施工中采用拉丝法快速检测：取混合料用刮刀挑起，观察下落液流是否连续无断点。专业施工单位应定期取样进行红外光谱分析，检测910cm⁻¹处环氧特征峰衰减程度，判断反应进度。
膜厚与涂覆率控制：湿膜厚度控制在300-400μm（对应干膜100-150μm），理论涂布量0.4-0.6kg/m²。按15cm线宽计算，1kg混合料应涂刷25-30米。实际施工中需每30分钟测定湿膜厚度（采用轮式湿膜规），并及时调整走枪速度。
固化监控程序：
表干检测：按指触法（GB/T 1728）测试，25℃下应≤8小时。若超过12小时未表干，需核查配比准确性或环境湿度。
深度固化：实干时间（25℃）需5天，期间严禁车辆碾压。可采用铅笔硬度法监控，当涂层硬度≥3H时可开放交通。
环氧型双组分路面标线涂料凭借其优异的综合性能，已从特殊场景应用逐步扩展到主流道路工程领域，并在配方技术和施工工艺上持续创新。
低温快固体系：新型改性环氧-光固化复合体系正在研发中，通过引入甲基丙烯酸酯端基，可在UV-LED照射下实现10秒表干，同时保持环氧的附着力优势。该技术有望解决冬季施工难题，将适用温度下限扩展至-5℃。
环保型配方：发展水性环氧-聚氨酯杂化体系，采用水分散型固化剂（如改性水性聚酰胺），VOC含量降至50g/L以下。关键突破在于解决水性体系的初期耐水性，目前通过纳米二氧化硅杂化技术可使涂膜在成型1小时后即耐水冲洗。
智能化施工：基于物联网的温控系统集成温度传感器与加热设备的闭环控制，实时监控料温并自动调节。施工数据（配比、温度、涂布量）实时上传云端生成数字质量档案，实现标线工程的全生命周期管理。
环氧型双组分路面标线涂料以其卓越的耐久性、环境适应性和创新发展潜力，正逐渐成为现代道路安全工程的核心材料。随着配方技术的持续优化和施工智能化水平的提升，其应用范围将进一步扩展，为智慧交通建设提供坚实的技术支持。

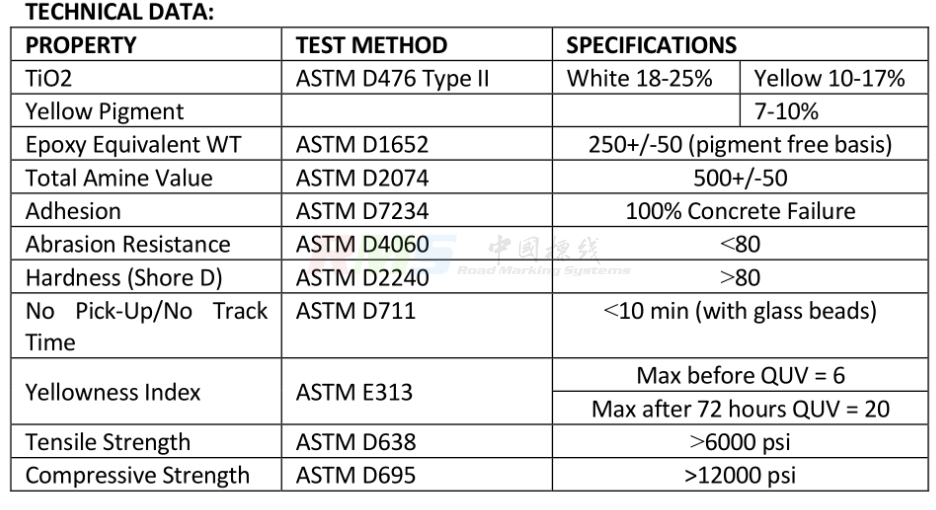

环氧双组分标线涂料技术指标：
