标准型热熔反光标线设计文件

高速公路热熔反光标线专项设计文件

（全方案统一目标：3 年后逆反射值≥150 mcd·m⁻ ⁻²·lx⁻ ⁻¹，防滑值≥45 BPN）

一、 参考标准

1、GB/T16311-2024《道路交通标线质量要求和检测方法》

2、JTG D80-2006《高速公路交通工程及沿线设施设计通用规范》

3、JTG F80/1-2017《公路工程质量检验评定标准 第一册 土建工程》

4、JT/T280-2022《路面标线涂料》

5、GB/T24722-2020《路面标线用玻璃珠》

6、JT/T 1326-2020《路面标线材料有害物质限量》

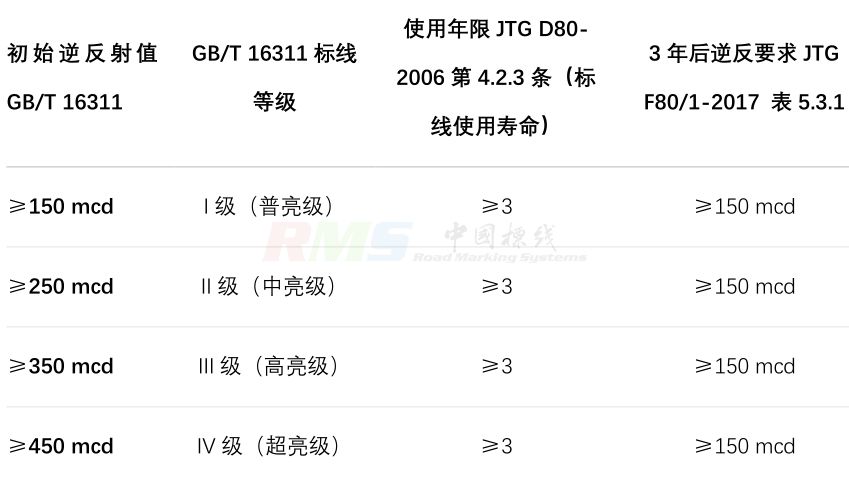

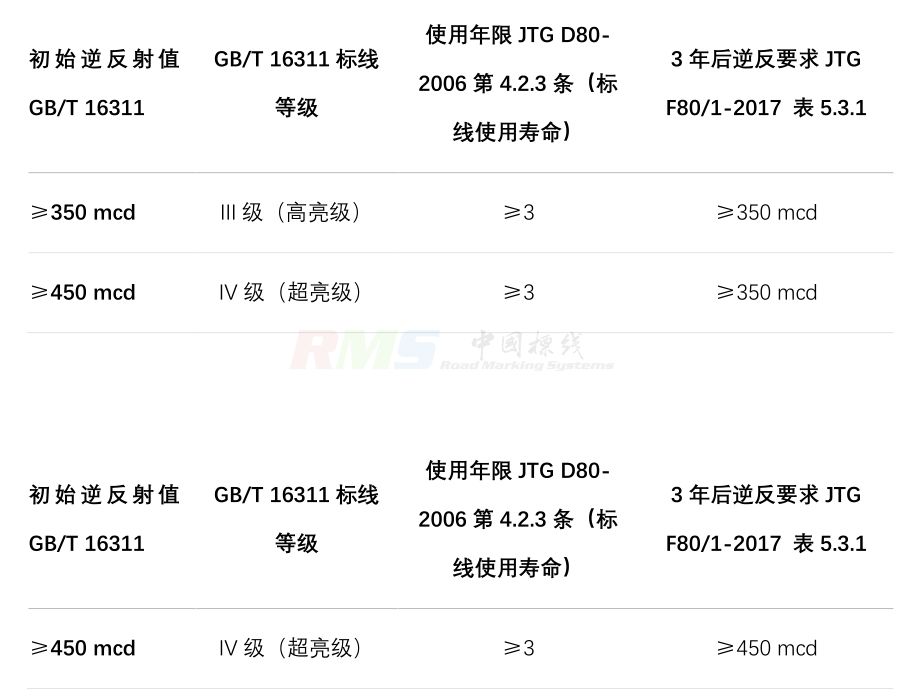

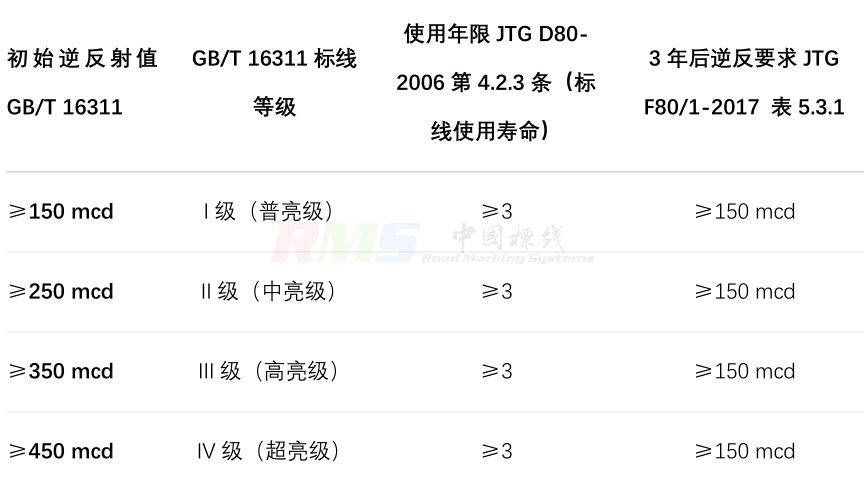

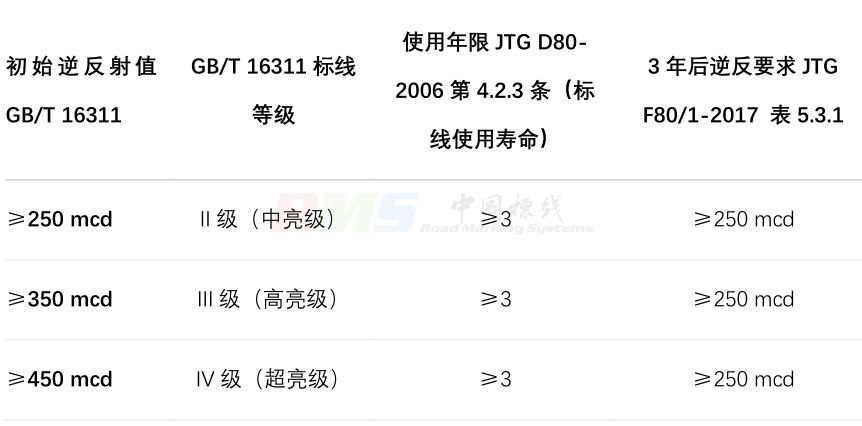

二、逆反射亮度系数技术要求

二、 反光标线涂料技术要求

    1、 热熔标线涂料内有机物含量不低于 19%

    2、 涂料内预混玻璃珠含量不低于 30%

    3、 涂料内预混玻璃珠成圆率不低于 80%

    4、 热熔涂料形成的反光标线涂层面撒玻璃珠磨损完毕后，防滑值不得低于 45BPN

    5、 内混玻璃珠采用除 2 号外其他粒径的应符合 GB/T24722 附录 B 粒径分布要求

三、 内混及面撒玻璃珠技术要求

    1、面撒玻璃珠成圆率不低于 90%

    2、面撒玻璃珠粒径分布应符合 GB/T24722-2020 标准要求

    3    、面撒玻璃珠采用除 1、2、3、4 号外其他粒径的应符合 GB/T24722 附录 B 要求

四、路面标线防滑值技术要求

    1、所有标线初始防滑值不低于 55BPN，GB/T1633-2024 表 7

    2、三年后所有标线的防滑值不低于 45BPN，JTG F80/1-2017 表 5.3.1（防滑验收标准）

五、有害物质限量技术要求

    1、所有标线涂料有害物质限量应符合 JT/T 1326-2020 表 1 技术要求。

六、施工过程质量控制

    1、标线厚度： 2.0~2.5mm

    2、施工温度：200℃±10℃

    3、面撒玻璃珠沉降到涂层内深度：玻璃珠直径的 55~60%为佳。

    4、面撒玻璃珠撒布量：以达到设计要求的反光标线逆反射亮度系数为宜，施工方可自行控制撒布量。

七、质量检测与验收标准

    1. 逆反射检测规则

        1）初始验收：检测规则参考 GB/T16311-2024 标准执行。

        2）年度监测：检测规则参考 JTG F80/1 规范执行

        3）仪器校准：标线逆反射仪每年送检（符合 JJG 059）

    2. 防滑值检测

        1）方法：摆式摩擦仪（JTG E60 T0964）

        2）频率：检测规则参考 GB/T16311 标准执
